Переключатель KCD3-103
Переключатель KCD3-103 предназначен для коммутации низковольтных электрических цепей управления, питания и т.д. Соответствует ДСТУ IEC 60947-5-1.
Область применения
Переключатели широко используются в бытовой технике, электрической силе, телекоммуникациях, станке, судне, текстильной, печатной, горнодобывающей машине, мускусном инструменте и т. Д.

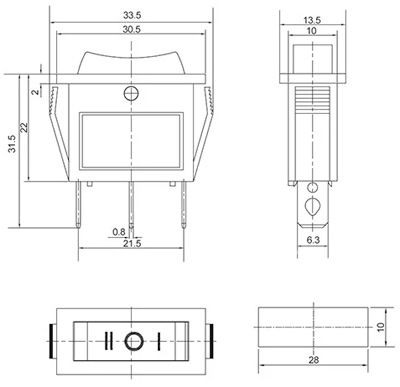

Рис.1. Схема габаритных размеров клавишного переключателя KCD3-103
Технические характеристики
| Тип переключателя | 1-клавишный |
| Количество положений | 3 (I-O-II) |
| Тип контактов | 1НО+1НО |
| Цвет | черный/черный черный/красный |
| Наличие подсветки | нет |
| Максимальное рабочее напряжение Ue max, В | 250 |
| Номинальный рабочий ток Ie при Ue=125 В, А | 20 |
| Номинальный рабочий ток Ie при Ue=250 В, А | 15 |
| Сопротивление контакта, мОм | ≤35 |
| Механическая износостойкость, циклов | 105 |
| Электрическая износостойкость, циклов | 104 |
| Диэлектрическая прочность, В AC | 1500, 1 мин |
| Диапазон рабочих температур, °C | -10...+65 |

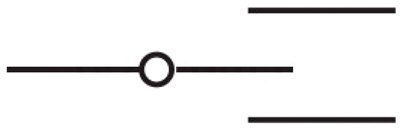

Рис.2. Схема электрическая клавишного переключателя KCD3-103
