Реле напряжения ADC-0110-63
Реле напряжения ADECSADC-0110-63 с полностью цифровой обработкой информации предназначено для контроля значений напряжения и тока. Контроль производится с частотой 5000 измерений в секунду, что позволяет эффективно отслеживать качество электросети.
Преимущества
Температурная защита контролирует два параметра: температуру внутри устройства и скорость увеличения этой температуры. Если разогрев устройства происходит очень быстро, защита сработает не ожидая сильного нагрева устройства. ADC-0110-63 измеряет эффективные значения напряжения и тока (дешевые устройства контролируют амплитудные значения и пересчитывают их потом в эффективные, что понижает точность). Включение и отключение нагрузки происходит в момент перехода синусоиды через ноль, что продлевает срок службы реле в устройстве. Корпус изготовлен из негорючего пластика.
Контуры защиты напряжения и тока обеспечивают три ступени контроля уровня. Каждая ступень имеет свою скорость срабатывания. Принцип прост ADC-0110-63: больше отклонение – быстрее срабатывает защита. Это позволяет работать устройствам более стабильно в условиях сети с помехами. Например, базовая настройка по превышению напряжения – 245В. При этом допустимы броски до 260В длительностью до 1 сек., напряжением до 290В длительностью до 0,04 сек. Броски более 290В отключат устройство в течении 0,005-0,01 сек. Короткие броски с напряжением 255В и длительностью 0,5 сек. не вызовут отключения. Настройки могут изменяться пользователем.
Эксплуатация
Оптимальными условиями для использования реле напряжения ADC-0110-63 являются:
- температура окружающей среды от -5 до +45°С,
- относительная влажность воздуха от 20 до 80%.

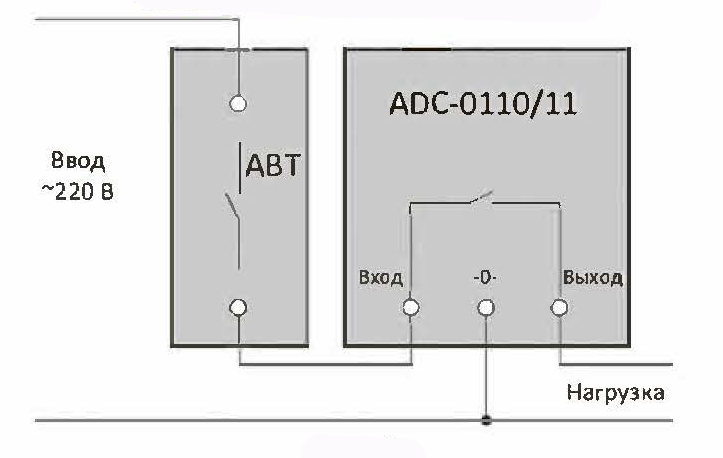

Рис.1 Схема включения и монтаж
Особенности
- Защита от повышенного напряжения сети;
- Защита от пониженного напряжения сети;
- Защита от перегрузки по току;
- Температурная защита устройства от перегрева.
| Параметры | Значение |
| Диапазон напряжения на входе, В | 100-400 |
| Номинальный ток нагрузки, А | 0-63 |
| Максимальный ток нагрузки, А | 80 |
| Минимальная скорость отключения, секунд | 0,02 |
| Дополнительная задержка отключения*, секунд | 0,005 - 600 |
| Задержка включения*, секунд | 10-990 |
| Диапазон измерения напряжения, В | 120-400 |
| Макс. погрешность измерения напряжения, % | % 1 + 1 ед.мл.разр. |
| Диапазон измерения силы тока, А | 1-100 |
| Погрешность измерения силы тока, % | 5 + 1 ед. мл.разр. |
| Рабочая частота, Гц | 50 |
| Диапазон рабочих температур, С | -5 …+45 |
| Степень защиты | IP20 |
| Относительная влажность, % | 20-80 |
| Габаритные размеры (Д*Ш*В), мм | 95*53*66 |
| Вес, гр | 175 |
| Номинальная мощность нагрузки, ВА | 0 - 13800 |
| Максимальная мощность нагрузки, ВА | 17600 |
Комплект поставки
- устройство ADC-0110/0111;
- инструкция по эксплуатации; упаковка;
- гарантийный талон .
Гарантийные обязательства
Гарантийный срок эксплуатации прибора - 60 месяцев.
Гарантийные обязательства прекращаются в случаях:
- наличия следов вскрытия и самостоятельного ремонта;
- наличия признаков перегрева клемм и других признаков неправильного монтажа;
- наличия признаков эксплуатации прибора в условиях, не соответствующих требованиям настоящей инструкции.
