Реле РЭК-43
Реле РЭК-43 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-1100 Гц. Возможность применения при печатном монтаже.
Данное реле представляет собой электромагнитное герметичное реле постоянного тока с одним переключающими или замыкающим контактом.
|
Параметр |
Значение |
||
|
Технические условия |
РФ4.500.478 ТУ |
||
|
Напряжения питания |
согласно таблице ниже |
||
|
Режимы коммутации |
согласно таблице ниже |
||
|
Сопротивление контактов |
≤1,4 Ом |
||
|
Максимальное время срабатывания |
7,5 мс |
||
|
Максимальное время дребезга при срабатывании |
1,5 мс |
||
|
Максимальное время отпускания |
2 мс |
||
|
Максимальное время дребезга при отпускании |
4 мс |
||
|
Сопротивление изоляции: |
между токоведущими цепями, между токоведущими цепями и корпусом |
в нормальных климатических условиях |
200 МОм |
|
при максимальной температуре |
20 МОм |
||
|
при повышенной влажности |
10 МОм |
||
|
между обмоткой и корпусом при повышенной влажности |
10 МОм |
||
|
Электрическая прочность изоляции между токоведущими цепями и корпусом: |
при нормальных климатических условиях |
500 В |
|
|
при повышенной влажности |
300 В |
||
|
при пониженном атмосферном давлении |
170 В |
||
|
Виброустойчивость: |
от 5 до 20 Гц с амплитудой до 2,5 мм |
||
|
свыше 20 до 50 Гц с амплитудой до 1,5 мм |
|||
|
свыше 50 до 3000 Гц с ускорением до 150 м/с2 (15 g) |
|||
|
Ударная устойчивость |
до 35g |
||
|
Температура окружающей среды |
от -60 до +100°C |
||
|
Относительная влажность |
98% при +35°C |
||
|
Атмосферное давление |
от 10-6 до 2300 мм. рт. ст. |
||
|
Минимальный срок службы |
25 лет |
||
|
Масса |
10 г |
||

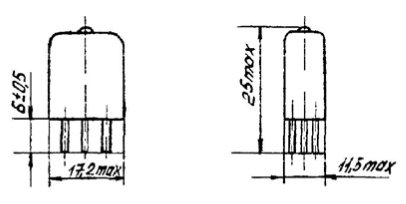

Габаритные и установочные размеры
Электрическая схема электромагнитного реле РЭК-43
|
Исполнения |
Рабочий ток, мА |
Рабочее напряжение, В |
Ток срабатывания при +25°C, мА, не более |
Сопротивление обмотки при +25°C, Ом |
|
РФ4.500.478-00.,-20.,-42*. |
7,5±0,5 |
— |
6 |
4200±840 |
|
РФ4.500.478-01.,-21.-29.,-43*. |
10±0,5 |
— |
8 |
4200±840 |
|
РФ4.500.478-02.-10.,-14.,-15.,-22.,-30., |
— |
27±3 |
21 |
630±94,5 |
|
РФ4.500.478-03.,-08.,-23.,-28.,-45*. |
— |
10+2-1 |
47 |
120±18 |
|
РФ4.500.478-05.,-12.,-25.,-32.,-47*. |
12,5±0,5 |
— |
10 |
1600±240 |
|
РФ4.500.478-13.,-33.,-49*. |
— |
4,6±0,6 |
125 |
21±2,1 |
|
РФ4.500.478-06.,-07.,-26.,-27.,-48*. |
— |
10+2-3 |
35 |
120±18 |
|
РФ4.500.478-16.,-36.,-51*. |
— |
3±0,5 |
135 |
13+1-1,5 |
|
РФ4.500.478-04.,-11.,-24.,-31*.,-46*. |
— |
6±0,6 |
75 |
45±6,75 |
Исполнения только с приемкой ОТК.
|
Диапазоны коммутации |
Вид нагрузки |
Род тока |
Число коммутационных циклов, не более |
||
|
тока, А |
напряжения, В |
при нормальной температуре |
в том числе при +85°C |
||
|
0,5 — 1 |
6 – 34 |
τ≤15 мс |
пост. |
10 |
2,5 |
|
0,01 — 0,1 |
20 — 34 |
акт. |
пост. |
100 |
25 |
|
0,1 — 2 |
6 – 30 |
акт. |
пост. |
10 |
25 |
|
0,1 — 0,3 |
6 – 250 |
акт. |
пост. |
100 |
25 |
|
0,2 — 0,5 |
6 – 115 эфф. |
акт. |
50-1100 Гц. |
100 |
25 |
|
10-6 — 10-3 |
0,01 – 5 |
акт. |
пост. |
5000 |
900 |
|
10-3 — 0,05 |
2 – 10 |
акт. |
пост. |
1000 |
250 |
|
5*10-3 — 0,1 |
6 — 34 |
акт. |
пост. |
100 |
25 |
|
0,025 — 0,15 |
6 – 30 |
τ≤15 мс |
пост. |
50 |
12,5 |
|
0,1 — 0,05 |
10 – 60 |
акт. |
пост. |
50 |
12,5 |
|
10-6 — 10-3 |
0,01 – 5 |
акт. |
пост. |
500 |
500 |
|
0,1 — 0,25 |
6 – 115 эфф. |
cosφ≥0.3 |
50-1100 Гц. |
40 |
10 |
