Щиток в опору ЩСО

Щиток в опору ЩСО предназначен для присоединения и разделки транзитных (тупиковых) кабелей распределительных сетей наружного (уличного) освещения и подключения и защиты двух светильников (групп светильников) наружного освещения.

Устройство и принцип действия

Щитки устанавливаются в бетонных или металлических (диаметром не менее 219 мм) опорах наружного освещения и обеспечивают возможность транзитной разделки питающего кабеля сечением до 35 мм2 включительно. Проем в опоре для установки и подключения щитка не менее 150х400 мм. Крепление щитка в опоре выполняется при монтаже.

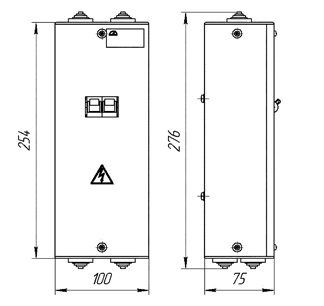

Рис. 1. Габаритные размеры щитка ЩСО

Рис. 2. Схема электрическая принципиальная щитка в опору
